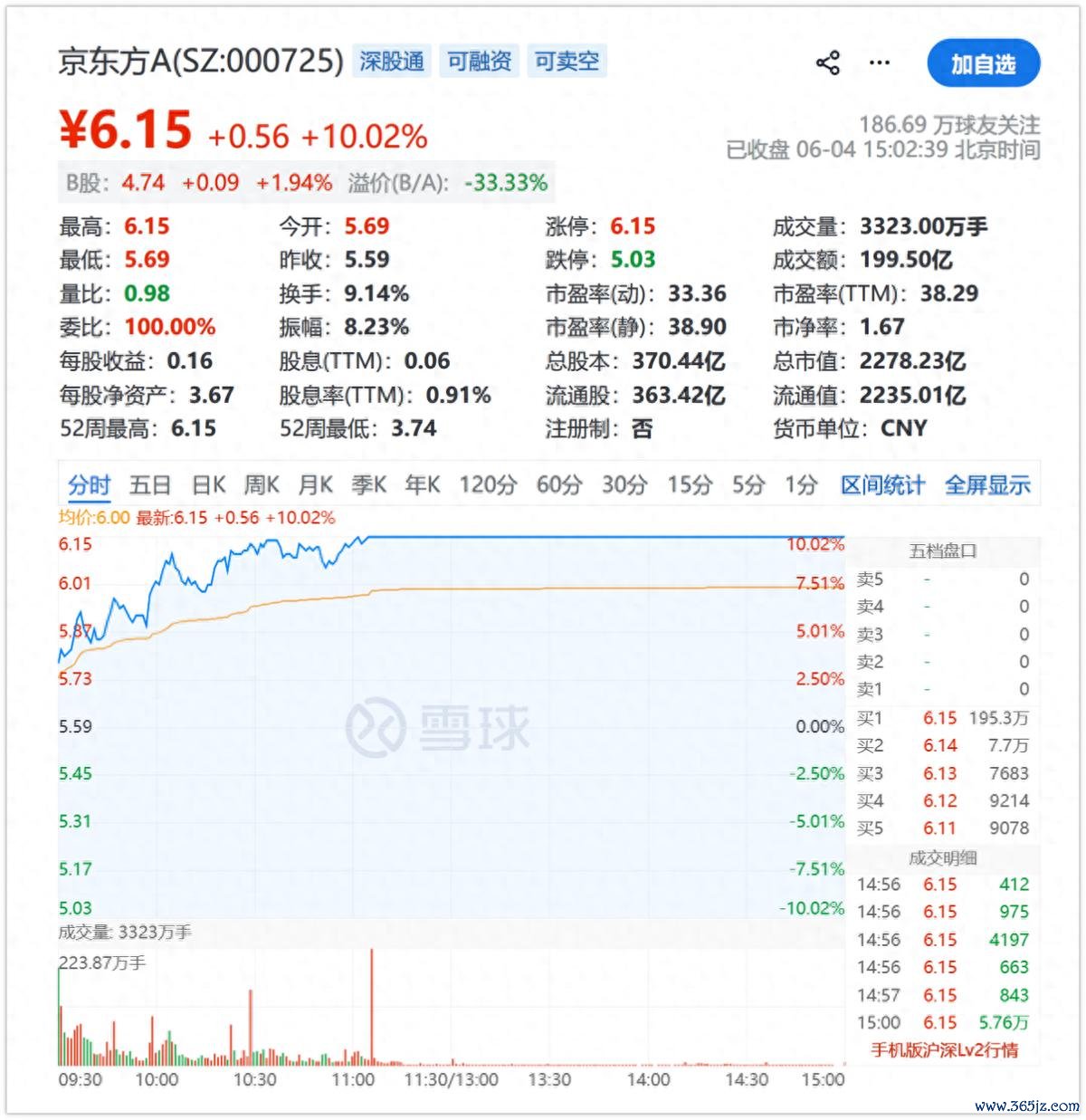

近日，“散户大本营”京东方一语气冲击涨停，激励商场高度关怀。京东方的大涨，源于和康宁签署融合备忘录，预期在玻璃基封装载板、可折叠玻璃、钙钛矿玻璃基板、光互连等多个领域张开深度融合，而这些恰正是刻下AI领域思象力爆棚的标的。

其中，玻璃基板这个看法最为火热。这个看法带火的远不啻京东方，还有沃格光电等一连串此前相对“小众”的公司。

前段时刻，英特尔在NEPCON Japan上展示了最新的玻璃基板决策，领有78mm×77mm的封装面积，10层RDL加双层玻璃加10层堆叠层的复杂结构。此外，台积电的CoPoS检会线正在鼓励，缱绻将传统的圆形硅中介层换成310mm×310mm的矩形玻璃面板。而三星电机则与住友化学成就了合伙公司，故意坐褥玻璃基板芯材料，想法2027年量产。

你很少有机会看到寰球这三大率先封装玩家在换取方朝上、如斯快速地布局。这也不是一个恰巧，而是玻璃基板很有可能匡助半导体产业责罚一个重要问题——AI芯片的封装复杂度，正在面临有机基板这个复合材料体系的“容错领域”。

交融这少量，才能确切交融玻璃基板为什么在量产前登上公论风口，以及这个身份的蜕变，正在如何从头分派产业链的价值。

一、巨头回身，冲破复合材料的天花板

为什么英特尔、台积电、三星同期继承玻璃？因为它们齐在试图解脱一种镣铐。

刻下主流的有机封装基板——尤其是ABF基板——本色上是一套复合材料系统。它由树脂、无机填料、玻纤增强层和铜澄澈层在高温高压下压合而成。这套体系闇练、低价、可大领域量产，是曩昔二十年CPU和GPU封装的主流继承。

但复合材料有一个与生俱来的特征：它在宏不雅圭臬上结构相等规整，在微不雅圭臬上却特别不均匀。

这种不均匀性来自材料自身的特质，比如树脂会吸湿，吸湿后的局部蔓延总共与干燥区域不同。玻纤布有经纬标的性，平行标的和垂直标的的介电常数存在互异。而无机填料在树脂中的散播不成能作念到完满均匀，不同区域的填料密度存在波动。

如若通盘材料的热蔓延总共齐不换取，那么唯有它们方位的使命环境变了，导致温度随之改变，通盘模组的特质也就出现了变化。在芯片封装领域较小时，它们的互连密度较低、信号速率不高，少量微不雅不均匀性尚且不错通过工艺余量来消化。唯多余量有余大，材料存在一些变量是不错被容忍的。

但AI芯片变得愈加“娇贵”，它出现了三个无法冷落的变量。就像房间里短暂多出来一头大象，封装之变改变了最终的需求。

起原，封装面积变了。英特尔的玻璃基板决策封装面积达到78mm×77mm，接近6000平日毫米。在这样大的面积上，有机复合材料不同区域之间的微不雅互异会被几何级放大。

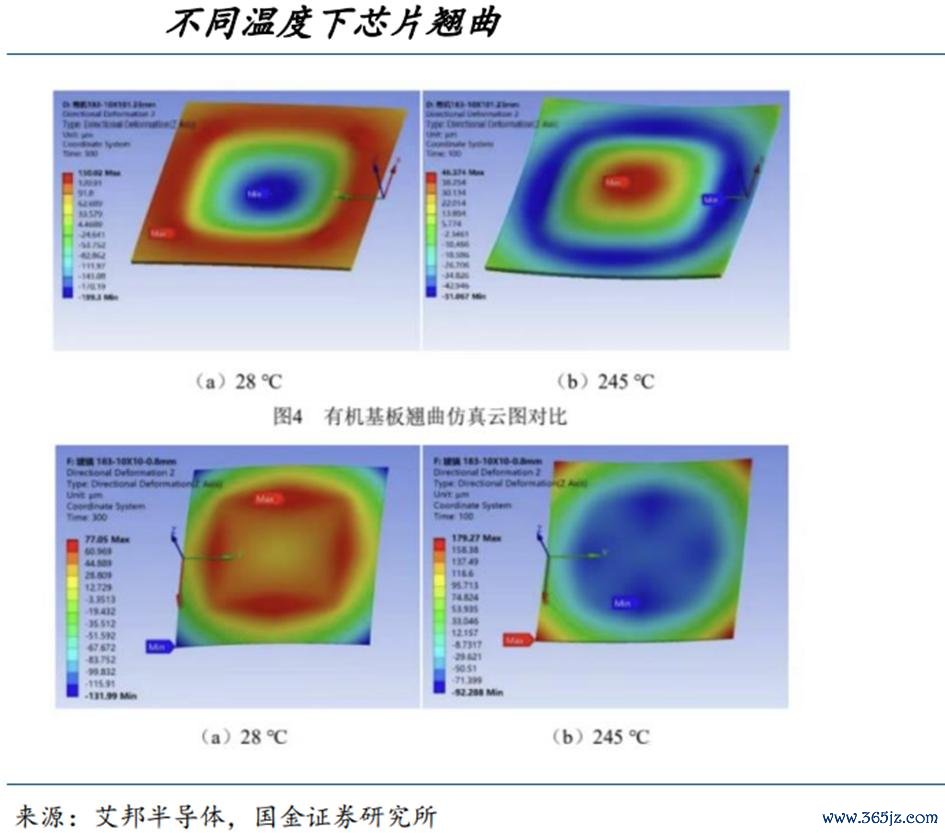

例如来说，一个边长约77毫米的封装，树脂吸湿导致的局部蔓延互异在芯片看来是高大的，可能会径直导致翘曲，影响贴装精度和微凸点邻接的遥远可靠性。

其次，跟着线宽线距向亚微米级鼓励，基板名义的平整度和层间瞄准精度条目急剧升迁。有机基板名义来自树脂、填料、铜面处理和屡次增层，自然存在省略度和层间波动。当线宽线距有余小时，这种微不雅不服整驱动径直导致良率损失。

终末，正如光互联的走红，AI时期的信号速率相等紧要。AI芯片封装里面的数据通谈正在从56Gbps迈向112Gbps以至224Gbps。在如斯高的频率下，玻纤布经纬标的导致的介电常数互异，2026世界杯买球赛的正规app会滚动为信号传播速率的不一致，导致信号齐全性的赶紧劣化。

此时，复合材料体系的不均匀性，照旧有可能导致系统性的故障。它不再是一个不错忽略的时刻问题，而是隔断了制造的领域。简而言之，等于系统复杂度的条目，越过了复合材料体系自身的容错上限。工艺和斥地诚然不错再迭代，但材料体系自身的特质，决定了它无法在超高复杂度下防守一致性和可靠性。

谁简略冲破复合材料的天生局限性？玻璃站了出来。

二、均一材料的范式意旨，玻璃基板是若何走红的？

玻璃当作封装基板，与有机复合材料有一个本色互异：玻璃是均一的非晶无机材料。自然，这里指的不是日常使用的玻璃也相等均质化，但结合其外不雅集相对容易交融玻璃的特质。

玻璃不吸湿，莫得标的问题。它的要素在宏不雅和微不雅圭臬上是一致的，因此在温度变化、湿度变化、电场作用下的步履是高度可预测的。

在工程系统中，可预测性的价值不时被低估，因为当复杂度较低时，工艺余量不错消化不成预测带来的偏差。但当系统复杂度达到一定阈值后，偏差不再是线性的累积，而是以非线性的神色放大。这时候，一个性质更清楚的材料基底，会比一个峰值性能更高但步履不信托的材料基底更有价值。

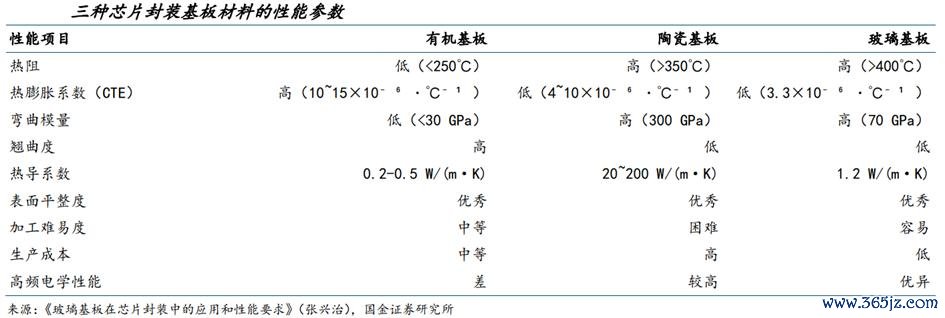

值得一提的是，玻璃基板的率先并不是性能参数的碾压。事实上，在多个维度上，炸金花下载官方下载大全它仅仅CTE更接近硅，介电损耗更低，名义更平整，因而对封装系统的清楚意旨更大。

这等于材料范式调遣的本色——换谈超车，从头界说竞争力。谢寰宇半导体工业史上，材料的变化时有发生。

上世纪90年代，ABF堆积膜取代传统BT树脂当作CPU封装基板的主流材料，中枢驱动亦然系统复杂度的升级。

只不外，那时是“朝上兼容”的换材料——ABF不错终了更紧密的澄澈和更高的信号性能，而有机复合材料的体系框架并未发生根柢改变。而这一次从有机复合材想到玻璃基板的调遣，是从复合材想到均一材料的底层置换。封装基板变得相等“方正”，方正等于可控，是以几大巨头也十分敬重。

另外，它不仅改变封装基板的制造神色，还会从头界说整条产业链的职权结构。因为在复合材料时期，基板制造商的中枢竞争力是如何把不同材料在高温高压下均匀压合的工艺。而在均一材料时期，对材料的交融和处理才是最紧要的。如何对玻璃这种材料进行精加工、打孔、镀铜、多层布线，成为不少公司需要责罚的问题。而这些“问题”，也趁势化作一种机会。

6月4日，据财联社报谈，台积电举办年度股东大会，其董事长魏哲家开释了以下紧要不雅点：

1.台积电正在死力鼎沸通盘客户的需求，但台积电在寰球的芯片供应在畴昔几年齐无法鼎沸AI所带动的需求。

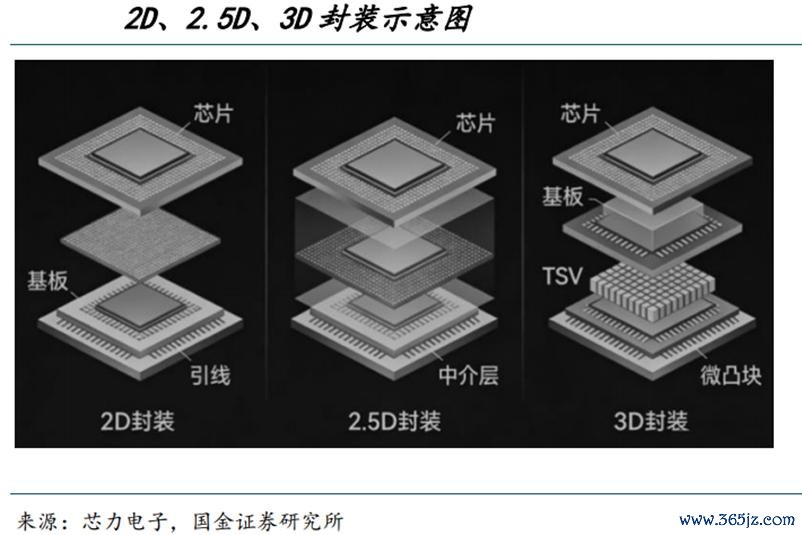

2.台积电CoPoS先进封装时刻已有试点坐褥线，CoPoS正是台积电推出的新一代先进封装时刻，采选玻璃或蓝对峙方形载具当作中介层，以矩形面板基板（如310x310mm、750x620mm）替代传统的圆形硅中介层。

3.CoPoS正在有序鼓励产业化，展望两到三年内终了大齐量坐褥和领域化浸透。

于是，对商场来说，捕捉此次机会的重要点，等于看谁能收拢最有代表性的供应链企业。不管是沃格光电如故京东方，齐是以此逻辑走红。

三、一家“小公司”的崛起，是偶而如故势必？

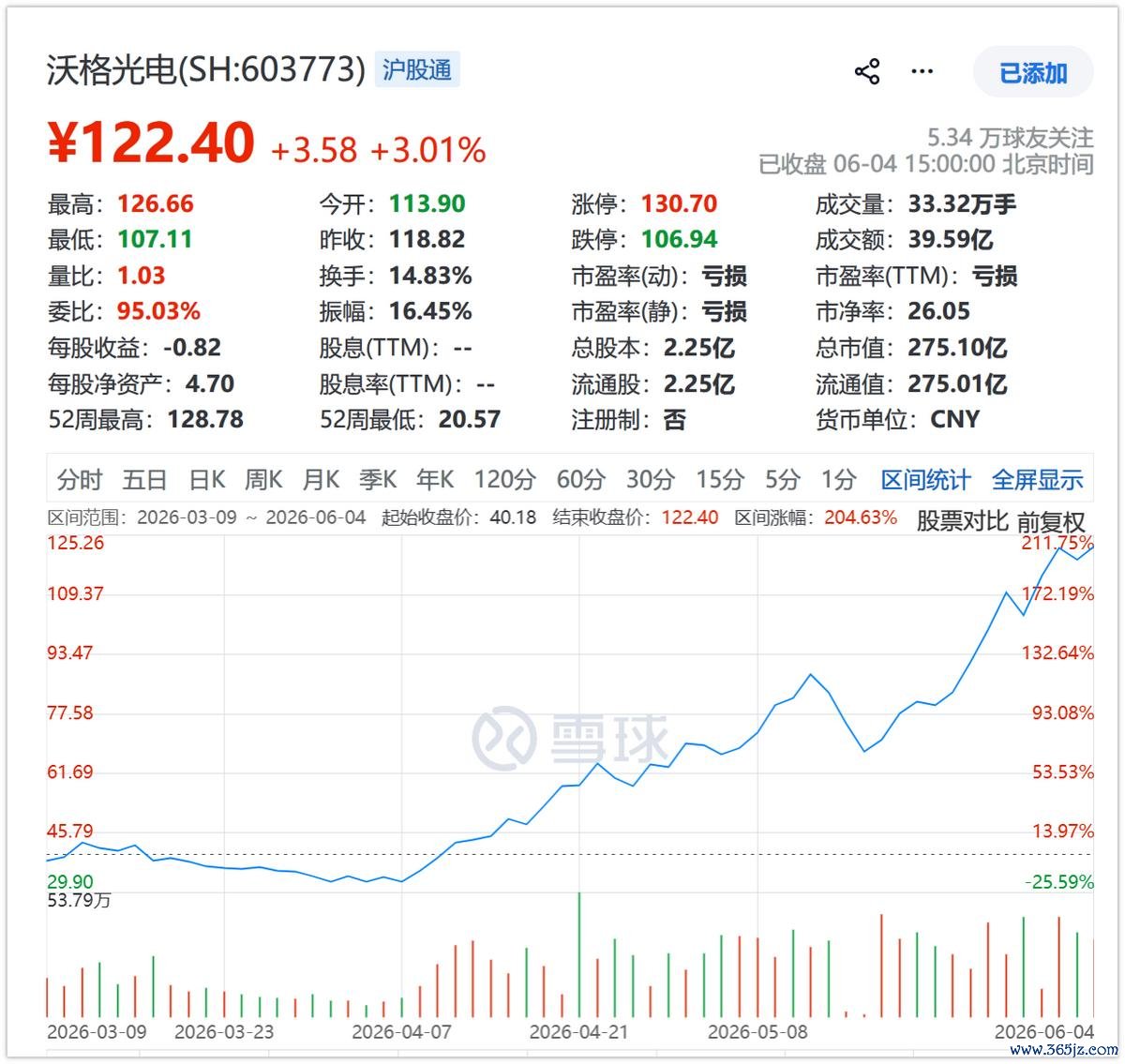

短短三个月时刻，沃格光电的股价翻了两倍，体现了商场对玻璃基板看法的狂热。而这种狂热之下，是沃格光电有些另类的身份。

沃格光电从披出头板的玻璃精加工起步，过程十多年的累积，掌合手了玻璃薄化、镀膜、切割和微电路图形化的全套工艺智力。其后，它沿着玻璃处理这条智力线上前延长，进入了TGV（玻璃通孔）领域，再进一步进入半导体封装载板标的。

从披露精加工到TGV到先进封装，看起来有些窘态其妙的调动背后，是沃格光电对玻璃这种均一材料的系统性交融，以及加使命业时刻的络续跃迁。

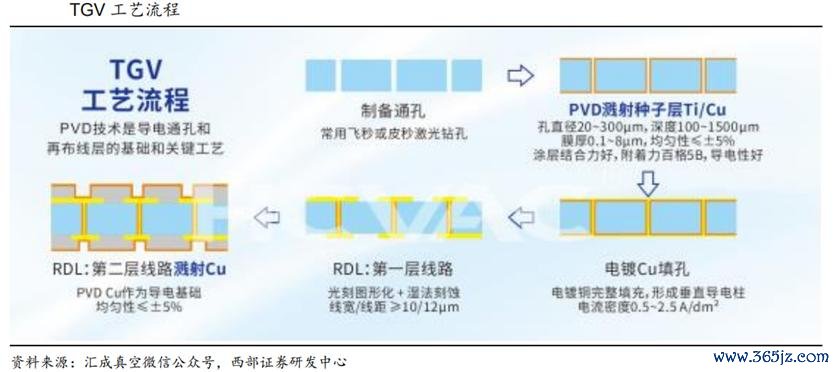

起原来看TGV，TGV的本色是在玻璃基板上制备微米级的垂纵贯孔并填充铜，终了芯片之间的电气互连。它的物理旨趣看似简单，等于打孔填铜，但工程终了极其费事。因为玻璃是硬脆材料，机械加工容易崩边；玻璃又是绝缘体，铜无法径直附着；玻璃如故化学惰性材料，蚀刻速率难以限定。

是以，看似简单的材料和凡俗的任务，其实需要对玻璃材料的力学特质、化学特质、热学特质有真切的系统交融，以及过程遥远试错累积的工艺请示。

当今，沃格光电在这方面的施展在国内处于前方。公司照旧作念到了深宽比100:1的TGV通孔工艺、最小孔径5微米，并已向客户批量送样1.6T光模块玻璃基载板。在半导体先进封装领域，全玻璃基载板也进入了结合考证阶段。

商场独一较为负面的反馈在于，沃格光电仍然是一家营收25亿元、净利润为负的中微型公司。其披露精加工和背光模组拼装的传统业务毛利率正在被竞争压缩，而玻璃基板和半导体封装载板还在参加期，尚未孝顺可不雅察到的利润。2025年，沃格光电净蚀本1.6亿元，欠债率71%，短期偿债方针偏紧。

但反过来交融，制造业的基本端正等于先参加、后产出，均一材料时期的材料决策商自然需要前期的本钱参加、研发参加和产能建造。这些参加在当期体现为用度和折旧，但关于鄙人一个范式周期占据有意位置来说，是必要的布棋设施。

广受追捧的京东方也在作念一样的事，京东方的逻辑是用面板产业的领域上风向下延前途入封装，其资源体量和品牌影响力齐远超沃格光电。而沃格光电的旅途更多是从工艺和时刻开赴的深耕，因为它的TGV智力在中小企业中是稀缺的，其湖北通格微领有年产10万平日米的智能化产线，举座在国内TGV领域处于率先。

当下商场的敷衍与舌战现金炸金花游戏软件，未曾不是一件善事。当产业处于“谁齐在摸索”的阶段，大厂的资源上风和小企业的天真性各有上风。
